Marca: Nord Som
Defeito: Som muito baixo e não desliga
Autor: Alexandre José Nário
Relato:

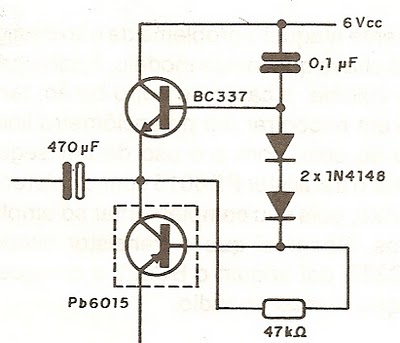

Comecei primeiro a procurar o porquê do não desligamento do aparelho. Bastou trocar a chave que, nesse modelo, é conjugada ao controle de tom (coisas de rádios antigos). Quanto ao defeito do som muito baixo, mesmo com o potenciômetro de volume no máximo, comecei a verificar o aparelho com o uso de um pesquisador de sinais (um pequeno amplificador de áudio de alta impedância de entrada para não interferir no circuito analisado) até encontrar o transistor PB6015 com uma junção aberta (base-coletor), que estava ocasionando o som baixo, pois seu complementar só amplificava metade do sinal e com interrupções. Coloquei no seu lugar um transistor BC327 e o rádio voltou a funcionar normalmente.
![](/images/stories/services/ser0403_0001.jpg)
