Marca: Sanyo
Defeito: Não funciona o bargraph
Autor: Alexandre José Nário
Relato:

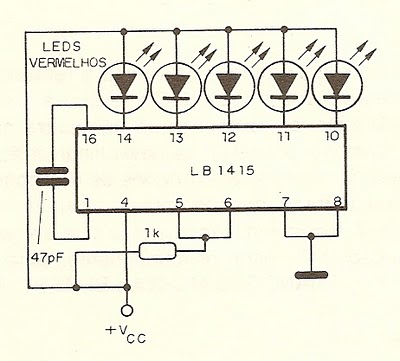

Ao ligar o aparelho observei que o VU (bargraph) não funcionava e o restante do aparelho estava em perfeito estado (todas as funções normais). Bargraph é um indicador de níveis sonoros feitos com uma barra de LEDs. Quanto ao defeito, abri o aparelho e antes de trocar o integrado responsável pela a operação do circuito de VU testei os componentes associados e nada encontrei de anormal. Com o auxílio de um pesquisador de sinais comecei testar se havia sinal vindo até a entrada do integrado. Comprovando que os sinais estavam presentes na entrada do integrado mas os LEDs não acendiam na saída, só restou trocar o CI (LB1415). Realizada a sua substituição o defeito foi sanado.
![](/images/stories/services/ser0401_0001.jpg)
