Defeito: Não funciona a função FM
Autor: Alexandre José Nário
Relato:

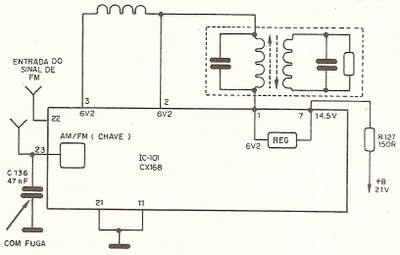

De posse do esquema elétrico e com o auxilio de um injetor de sinais, apliquei o sinal no pino 2 do integrado IC101 e no pino 4 de IC201 e a reprodução foi perfeita. Mas, ao injetar um sinal no pino 22 de IC101 o som não se ouvia. Com o voltímetro medi as tensões nos terminais do integrado IC101 e encontrei todas normais, apenas o pino 23 estava com a tensão pela a metade (em torno de 1 volt). Desliguei o aparelho e com o ohmímetro testei os componentes ligados ao pino 23 e encontrei o capacitor C136 com ESR muito elevada (fugas). Com a sua substituição a faixa de FM voltou a funcionar novamente.
![](/images/stories/services/ser0386_0001.jpg)
