Marca: Cygnus
Defeito: Não funciona
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
O aparelho não funcionava, apresentando apenas ruído de ripple nos alto-falantes. Analisando o defeito a partir da fonte de alimentação, encontrei os componentes D102 a D105 bons.Ao fazer o teste dos capacitores eletrolíticos de filtro da fonte C129 de 2200 µF x 40 V e C131 de 2 20-0 µF x 40 V, encontrei C131 aberto. Feita a troca deste componente, o aparelho voltou a funcionar corretamente.

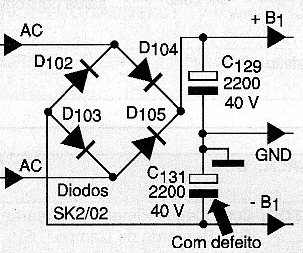

Diagrama do setor do aparelho fornecido pelo autor.
