Marca: Cygnus
Defeito: Canal direito em curto
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Ao ligar o aparelho constatei que não havia som no canal direito. Pesquisando o circuito do amplificador de potência, encontrei as tensões corretas. Pesquisando os componentes do canal direito descobri os transistores de saída em curto TR212 e TR213 (TIP35C). Ao fazer a troca dos componentes, observei ainda pouco rendimento do circuito. AO verificar a base dos transistores, encontrei o resistor R257 de 100 Ω aberto. Feita a sua troca, o aparelho voltou a funcionar normalmente.

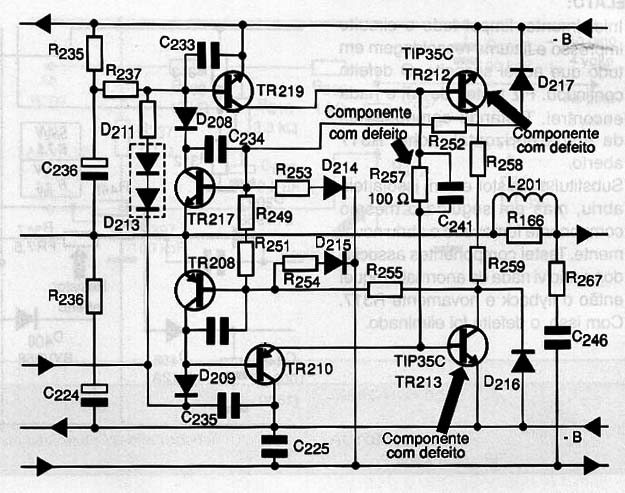

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0341_0001.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
