Marca: Yang
Defeito: Sem FM
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Ao ligar o aparelho, constatei que o AM funcionava corretamente, porém estava faltando o FM. Verifiquei o canal de FI, onde troquei o IC CA3089. O FM continuou mudo. A próxima etapa a ser examinada foi o monobloco de FM Alps 043-002/00. Testando o transistor TR003 PE210B no circuito do oscilador, encontrei esse componente em curto. Feita a troca do componente pelo equivalente BF254B, o defeito foi sanado e o aparelho voltou a funcionar normalmente.

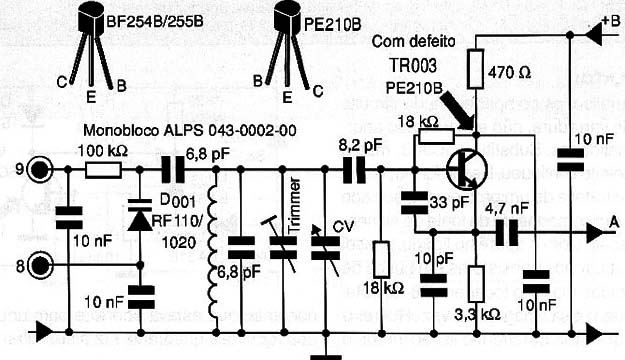

Diagrama do setor do aparelho fornecido pelo autor.
