Marca: Multimidia
Defeito: Canal esquerdo sem som
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, somente funcionava o canal direito. Realizando uma pesquisa no aparelho, examinei o transformador e força, alguns componentes e o CI pré-amplificador de potência TEA2025B. O sinal de áudio estava presente nas entradas do canal direito (pino 2) e no canal esquerdo (pino 15). Entretanto, nos pinos 8 do canal direito o som era normal, enquanto que no 9 do canal esquerdo, não havia sinal. Cheguei à conclusão de que o problema estava no circuito integrado. Esse componente é feito na Coréia, sendo difícil de ser encontrado. Ao solução foi fazer uma adaptação, pois havia espaço no aparelho. Assim, alterei o sonofletor, usando um suporte para CI de 16 pinos, e montei dois LM386 conforme mostra a figura. Com o uso desses CIs, o aparelho voltou a funcionar normalmente.

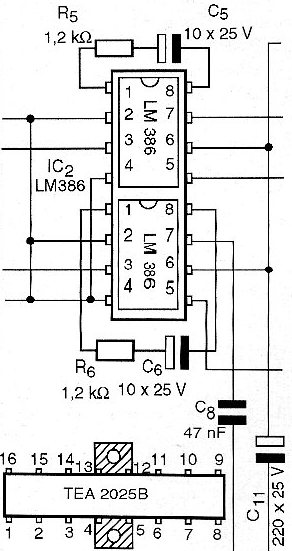

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0307_0001.jpg)
