Marca: Lenoxx Sound
Defeito: Não sintoniza as estações
Autor: Alexandre José Nário – Jataúba – PE
Relato:
Este é um dos melhores rádios portáteis, possuindo características excelentes de sensibilidade e seletividade, além de boa qualidade sonora. Esse rádio é alimentado por três pilhas e possui apenas um componente ativo, o circuito integrado IC1 (SMD). Quanto ao defeito, ouvia-se apenas um chiado no alto-falante. Atuando sobre o potenciômetro de volume, o chiado aumentava ou diminuía. O defeito estava, portanto, na etapa de RF. Desliguei o rádio e depois de alguns testes com o ohmímetro na etapa de RF, descobri uma descontinuidade no secundário do transformador T3. Com a troca desse componente e um novo ajuste, o rádio voltou a funcionar normalmente.

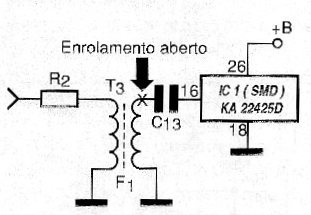

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0301_0001.jpg)
