Defeito: Sem AM e FM
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Verificando o circuito constatei que não estava funcionando o sinal do AM e FM. A fonte de alimentação, nos componentes Q1/D7/R83 estava com tensões corretas e na entrada do IC902 (TA 78008AP), regulador, a tensão era de 25 V. Porém, no terminal de saída (OUT) a tensão era 0 V. Feita a troca do CI por um uA7808 o defeito foi reparado e o aparelho voltou a funcionar normalmente.

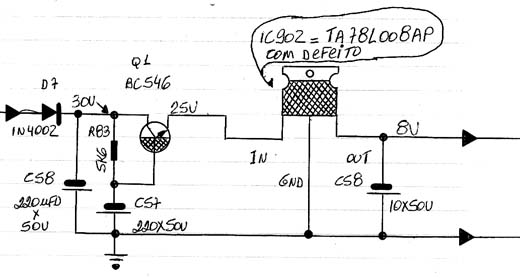

Desenho do setor com defeito feito pelo autor.
