Defeito: Canal esquerdo em curto
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o canal direito estava com o funcionamento normal, porém o canal esquerdo não funcionava. Os fusíveis de proteção +B/-B estavam queimados. Pesquisando o circuito, encontrei os transistores TR301/TR303 par diferencial BC556B/TB11/TR317 excitadores NPN BD137/PNP BD138 e os transistores de potência TR321 IC07 TR323 IC08 em curto. Feitas as substituições de TR321 pelo RCA2N3055 e TR323 pelo RCA 2955 o aparelho voltou a funcionar normalmente.

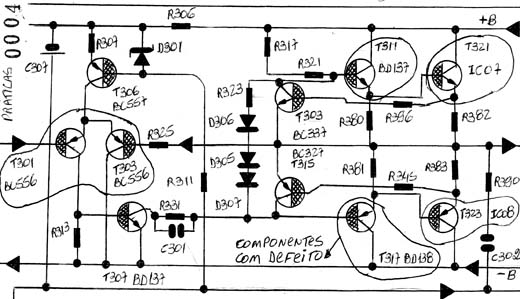

Diagrama do setor com defeito feito pelo autor.
