Defeito: Canal esquerdo com sommais baixo
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao fazer a reprodução de uma fita cassete, o som do canal direito era normal, mas no canal esquerdo o sinal era baixo. Pesquisando o circuito a partir do pré-amplificador, nos transistores Q135 e Q125, na base de Q135 (2SC900) o sinal era normal no emissor mas na junção de C213 /C215 e R291 o sinal caia. O defeito estava em C215 de 22 µF x 16 V que estava esgotado. Com a troca do capacitor, o aparelho voltou a funcionar normalmente.
![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0170_01.jpg)

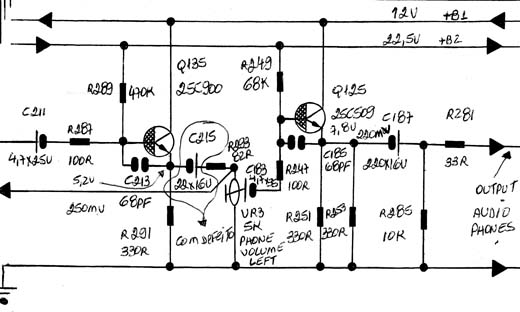

Diagrama do setor com defeito feito pelo autor.
