Defeito: FM inoperante
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao sintonizar o FM eram reproduzidos diversos ruídos nos alto-falantes e os indicadores FM CENTER TUNNING e o indicador TUNNING METER estavam inoperantes. Iniciei os testes injetando sinais no canal de FI onde obtive som normal. Destra forma, parti para os testes ohmicos nos transistoresQ002 e Q003 (conversor/misturador PEZ10B) verificando que estavam em bom estado.Continuando os testes verifiquei Q001 (40822 MOSFET) e este pareceu bom, mas optei por substituí-lo. Com isso, o defeito foi eliminado.

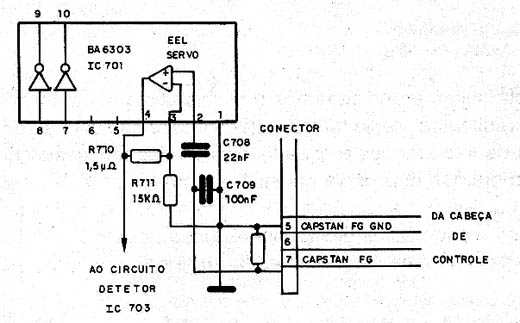

Diagrama do setor com defeito feito pelo autor.
