Defeito: Solenóide danificado
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao acionar qualquer uma das teclas, o solenóide shunt era energizado (atracava) e fazia o desarme do teclado. Verificando o estágio auto shunt off (Q3, Q4 e T01) encontrei tensão no gate do SCR T01 ao acionar qualquer tecla. Esta pequena tensão só pode aparecer quando a fita chegar ao final, quando então o solenóide é energizado e ocorre o desarme do teclado. Testei ohmicamente os transistores e estes pareciam normais, mas mesmo assim efetuei a troca. O defeito continuou sendo solucionado apenas com a troca de C4.

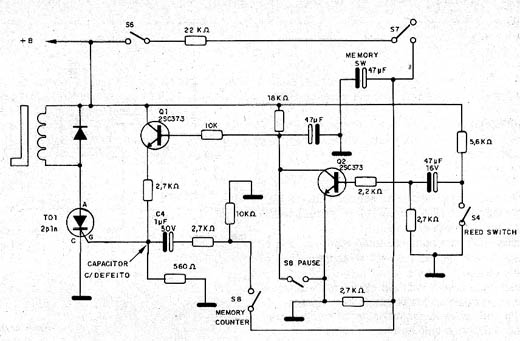

Diagrama do setor com defeito feito pelo autor.
