Defeito: Não sintoniza FM
Autor: Volnei dos Santos Gonçalves
Relato:
Em primeiro lugar verifiquei as tensões nos transistores da etapa de FM, observando que o transistor Q1 estava sem tensão de emissor. Testei o transistor, mas estava bom. A tensão +B estava presente em apenas um terminal do resistor R4. Medi o resistor mas estava bom, porém C3 estava em curto. Troquei o capacitor e recoloquei o transistor no circuito. Com isso o aparelho voltou a funcionar normalmente.

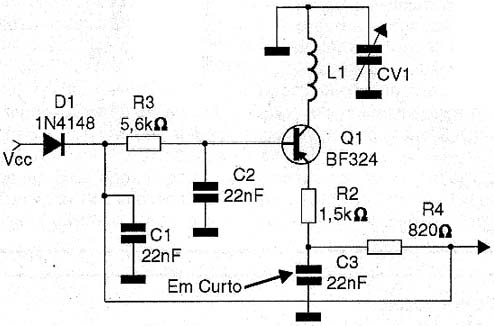

Diagrama do setor do aparelho fornecido pelo autor.
