Defeito: Gravando com distorção
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Este aparelho já tinha sido reparado em outra oficina, mas foi entregue com o mesmo defeito. Iniciei a pesquisa do defeito no oscilador de polarização. O oscilador estava perfeito, mas as cabeças gravadoras não recebiam a corrente de polarização. O LED indicador REC LED acendia normalmente. Resolvi fazer uma verificação no circuito, nada encontrando. Ao verificar as conexões da cabeça apagadora HD2 (Erase Head) er conector do LED de gravação REC LED encontrei o problema. Feita a troca dos conectores o problema desapareceu.

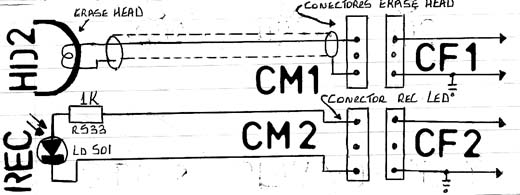

Diagrama do setor com defeito feito pelo autor.
