Defeito: Canal esquerdo inoperante
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O canal direito operava normalmente, mas no canal esquerdo (left) não havia som algum. Pesquisando o circuito do amplificador de potência encontrei os componentes em bom estado. No entanto, no pré-amplificador encontrei TR203 (2A97) com sinal na base e no coletor, mas não no capacitor C211 de 4,7 uF x 16 V assim como no resistor R215. O capacitor estava seco. Feita a troca deste componente, o defeito foi eliminado.

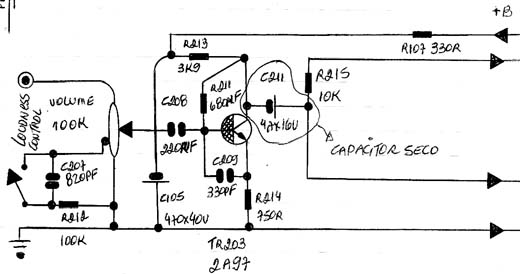

Diagrama do setor com defeito feito pelo autor.
