Defeito: Ruído de ripple
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Ao ligar o aparelho, constatei que apresentava ruído de fonte (ripple) nos alto-falantes. Pesquisando o circuito do amplificador de potência nada encontrei de anormal. Porém, ao verificar a fonte de alimentação simétrica, o +B estava com tensões normal, mas no –B a tensão estava mais baixa. Ao testar o capacitor C904 de 2 500 µF x 35 V, encontrei-o aberto. Trocando o capacitor, a tensão de –B se normalizou e o aparelho voltou a funcionar normalmente.

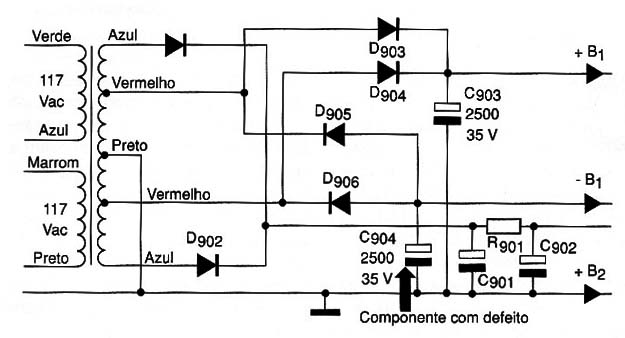

Diagrama do setor do aparelho fornecido pelo autor.
