Defeito: Sem som no canal esquerdo
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao testar o aparelho constatei que o som era normal no canal direito (right), mas no canal esquerdo ele não existia. Pesquisando o circuito do amplificador de potência, encontrei-o normal. Seguindo o circuito do pré-amplificador, cheguei no canal esquerdo a T303 (BC547) que estava aberto entre a base e o emissor. Feita a troca desse transistor, o aparelho voltou a funcionar normalmente.

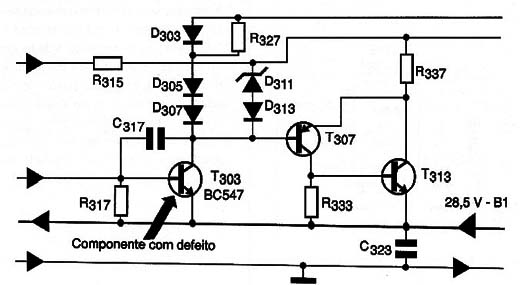

Diagrama do setor do aparelho fornecido pelo autor.
