Defeito: Canal direito com som distorcido e falhando
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O canal esquerdo (left) tinha o som normal, mas no canal direito (right), o som estava distorcido. Parecia que o problema era no circuito do amplificador de potência. No entanto, ao pesquisar o defeito encontrei ¼ do IC203 (4136) com o som normal no pino 10, porém no pino 14, o som aparecia distorcido e falhando. Ao acionar o controle de 50 Hz do equalizador gráfico, o som ficava normal. Não foi encontrado um controle semelhante no comércio, sendo feita a reparação no original. Com isso o defeito desapareceu e o aparelho voltou a funcionar normalmente.

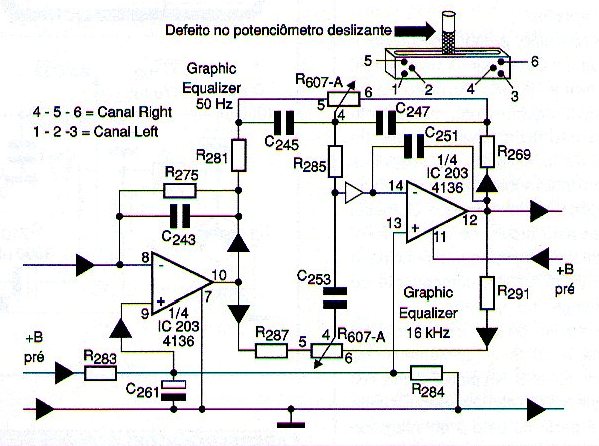

Diagrama do setor do aparelho fornecido pelo autor.
