Defeito: Não Funciona
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao verificar o aparelho, encontrei o fusível AC queimado, indicando que havia curto no aparelho. Revisando o circuito da fonte de alimentação, o transformador e componentes associados, descobri que os diodos retificadores D717 e D718 (1N4002) estavam em curto. Feita a troca dos fusíveis e dos diodos, o aparelho voltou a funcionar normalmente.

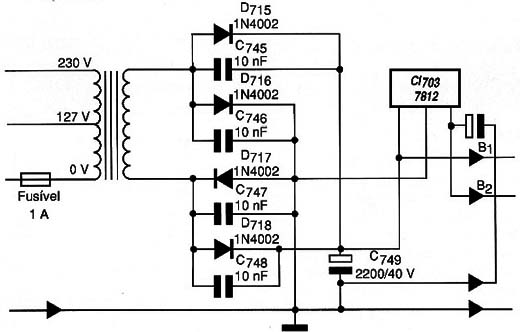

Diagrama do setor do aparelho fornecido pelo autor.
