Defeito: Desarmando o circuito de proteção
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o diodo LED do circuito de proteção (circuit protection) ficava aceso e não havia som nos alto-falantes. Revisando todo o circuito do PCI AWH22A, medi as tensões dos transistores Q6 e Q8 que estavam com aquecimento excessivo. Os transistores Q6 (2SCB64) com equivalente BC546 e Q8 (2SA62B com equivalente no BC546 foram substituídos e com isso o aparelho voltou a funcionar normalmente.

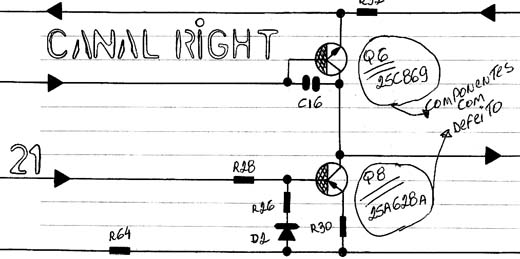

Diagrama do setor com defeito feito pelo autor.
