Defeito:
Sinal de áudio com distorção
Autor:
Gilnei Castro Muller - Santa Maria - RS
Relato:

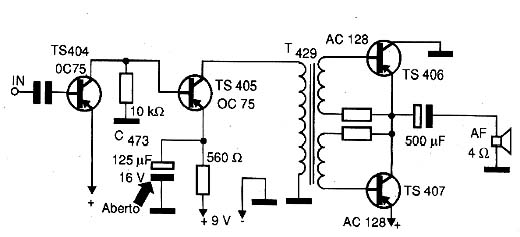

Após alimentar o circuito com 9 V de uma fonte regulada, constatei que o sinal que era aplicado à base de TS-404 era amplificado e reproduzido pelo alto-falante com uma forte distorção. Verifiquei as tensões de polarização de TS-406 e TS-407, encontrando-as normais. A seguir, examinei a capacitância dos principais capacitores da etapa. Ao desligar um dos terminais do capacitor C473 de 125 µF x 16 V, constatei que ele estava aberto. Com a substituição desse componente, o estágio de áudio voltou a reproduzir os sons sem distorção.
Nota: Este receptor com muitos anos (1967) ainda funcionou com os transistores originais, devendo ser ressaltado o cuidado com sua conservação pelo proprietário. Montei uma fonte de 9 V ficando emocionado ao ver o bom funcionamento do aparelho em condições excelentes de conservação.
