Defeito: um dos canais com fortes zumbidos
Autor: Alexandre José Nário
Relato:

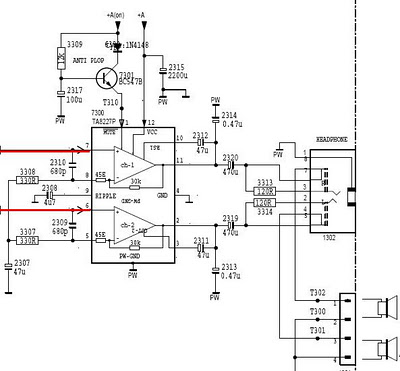

Inicialmente notei que a saída de som (TA8227P) aquecia fora do normal. Com o auxilio de um ferro de solda, isolei os pinos 6 e 7 (entrada do sinal) e o integrado da saída parou de esquentar em excesso. em seguida, injetei o sinal de FM do próprio aparelho no pino 6 e a reprodução foi normal sem ruídos. Novamente fiz o mesmo procedimento no pino 7 e o som baixou , a saída começou a esquentar e ocorreu zumbidos de um dos canais. Conclui que o sinal de entrada do pino 7 do TA8277P havia algo errado na malha que leva o sinal para a saída. Com a ajuda do multímetro e com o aparelho desligado da rede elétrica, testei os componentes da mesma e encontrei o capacitor C2306 de 0,47uF/50V com fugas elevadas. Fiz a sua substituição e, ao ligar o aparelho, o funcionamento normal nos dois canais foi restabelecido.
