Defeito: Totalmente inoperante
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Quando o aparelho era ligado, apenas as lâmpadas L1 e L2 iluminavam o dial e nos primeiros minutos observava-se um superaquecimento do transformador de força. Com a ajuda do esquema e tendo o aparelho desligado, pude notar que o catodo da válvula B3 (EL84) estava em curto com o chassi. Retirei a válvula B5 do soquete, e testando no soquete verifiquei que continuava a medir uma resistência em torno de 5 Ω para o chassi. Seguindo a linha de +B já na placa da válvula B4 (EL84) encontrei o capacitor C45 de 1 kpF x 630 V com fugas. Após desligar uma das extremidades de C45 se desfez o curto da linha de +B. Com a substituição da válvula B5 por dois diodos 1N4007 e de C5, voltei a alimentar o circuito que apresentou normal.
Possivelmente, o capacitor C45 de 1 kpF/630 V ao entrar em curto elevou bruscamente a corrente através do transformador de saída de áudio (TSA) e com isso ultrapassou a corrente de trabalho da válvula retificadora EZ80 que então entrou em curto.

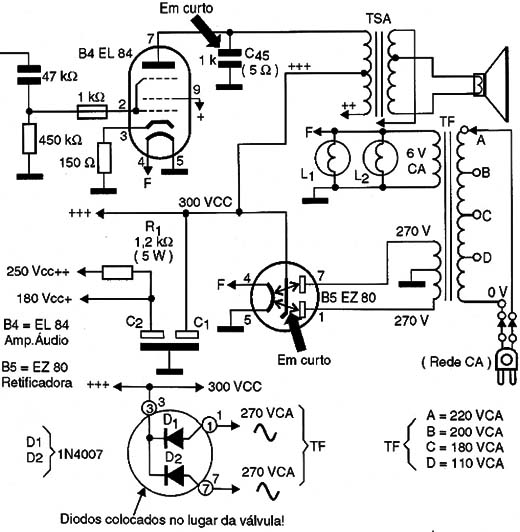

![Diagrama do setor do aparelho fornecido pelo autor.
