Defeito: Som baixo no AM e FM
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho,notei que no funcionamento do AM e FM havia um baixo rendimento sonoro. Verificando o circuito sintonizador, grupo 100 e o circuito de FI de AM/FM, grupo 200, encontrei na linha de alimentação +B junto aos resistores R212 e R206 o capacitor disco cerâmico C212 de 47 nF em curto. Feita a troca do capacitor, o aparelho voltou a funcionar normalmente.

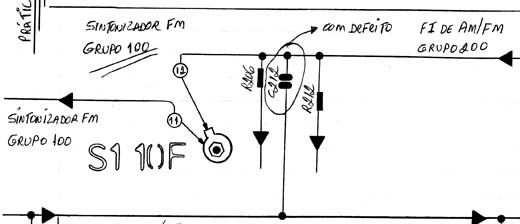

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0169_01.jpg)
Diagrama do setor com defeito feito pelo autor.
