Defeito: Som baixo no FM
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
A recepção das estações de FM estava deficiente, enquanto o sinal de AM era normal. Verificando as tensões nos transistores, encontrei-as corretas. Separei o circuito de FI do AM/FM do grupo 200 do sintonizador de FM (grupo 100) e conclui que o defeito estava no sintonizador de FM. Novamente com o voltímetro encontrei as tensões nos transistores T101, T102, T103 e T104 alteradas. Efetuei a troca dos 4 transistores (AO40 e AO41) pelos equivalentes BF495 e com isso o aparelho voltou a funcionar normalmente.
![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0155_01.jpg)

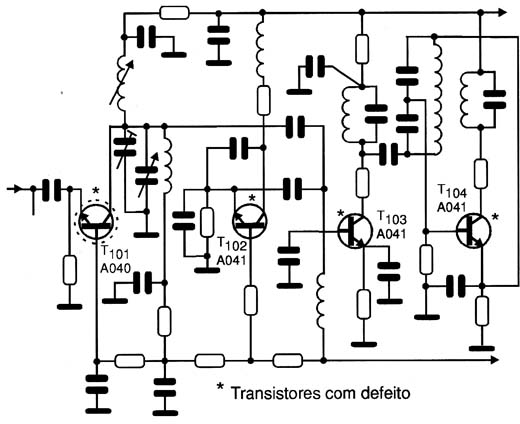

Diagrama do setor com defeito feito pelo autor.
