Defeito: Não sintoniza as emissoras AM/FM
Autor: Gilnei Castro Muller - Santa Maria - RS
Relato:
Ao ligar o aparelho, posicionando seu controle de volume para o máximo, ouvia-se apenas o ruído que indicava que o amplificador de áudio estava funcionando. Desta forma, pude concluir que o defeito estava no detector de AM ou no discriminador de FM, anterior. Verifiquei a situação dos diodos D201, D202 e D203 assim como dos componentes a eles associados nada encontrando de anormal.

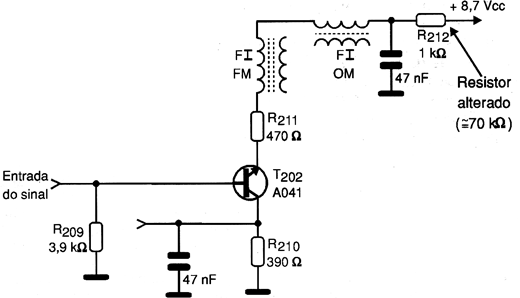

Com o multímetro na escala de 12 Vcc medi as tensões nos transistores de FI (T201 e T202). No primeiro, as tensões estavam normais, mas no segundo não. A tensão de coletor estava muito baixa e a mesma medida foi feita na base. Esta diferença me levou a verificar a situação dos resistores R211 e R212. No corpo de R212 existia uma área escura com sinais de oxidação externa. Retirei este componente do circuito, constatando que sua resistência estava alterada (100 vezes maior). Feita sua troca, o aparelho voltou a funcionar normalmente.
