Defeito: Sem som
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho o diodo LED D401 não acendia, nem as lâmpadas LP1, LP2 que fazem a iluminação interna do painel, ao pressionar o interruptor Light Switch. Verificando o circuito de 9 V DC Ext próximo à chave AC/DC, SW4 e a chave de alimentação on/off, além do LED, encontrei o capacitor eletrolítico de filtro C411 de 250 uF x 16 V em curto. Feita a troca deste componente por outro de 220 uF x 25 V, o aparelho voltou a funcionar normalmente.

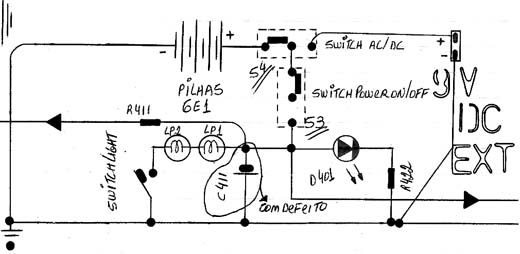

Diagrama do setor com defeito feito pelo autor.
