Defeito: Inoperante na faixa de FM
Autor: Gilnei Castro Muller – Santa Maria – RS
Relato:
Com o aparelho ligado e devidamente alimentado pela rede de CA, verifiquei que a faixa de ondas médias funcionava normalmente e quando a chave de funções era pressionada para FM, nos terminais do transistor T102 as tensões permaneciam de acordo com esquema, porém nos terminais do transistor T101 (B152) a tensão no terminal do dreno, que deveria ser de 11,1 V ficava próxima de 0,7 V. O transistor se comportava como se estivesse saturado e assim a sua amplificação para os sinais de FM era praticamente nula. Com o aparelho desligado, retirei o transistor T101 do circuito e ao medir a continuidade entre o dreno e a fonte, encontrei uma acentuada fuga. Como os componentes de polarização de T101 estavam todos normais, realizei a substituição do transistor por um 3SK-40 quando liguei novamente o aparelho, as emissoras de FM foram sintonizadas corretamente.

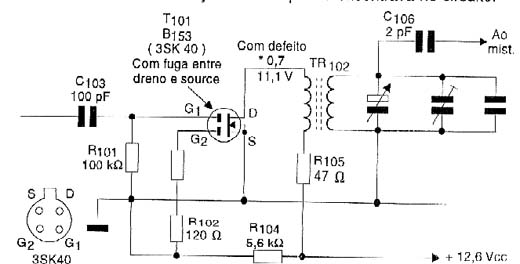

Nota: O esquema elétrico a seguir mostra o componente que foi substituído e a pinagem do 2SK40 que é diferente do original que estava no circuito.
Diagrama do setor do aparelho fornecido pelo autor.
