Defeito: AM/FM com som baixo e com distorção
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, notei que o som estava muito baixo, mesmo com o controle de volume no máximo. Com o diagrama do aparelho em mãos, revisei o circuito no grupo de FI AM/FM (grupo 200). Os transistores T201/AO42 e T202/AO41 estavam bons. Porém a tensão na base do transistor T201 estava incorreta. Examinando o circuito, cheguei à junção com os resistores R201/R202/R203. Neste ponto o capacitor C201 (disco cerâmico) 47 nF x 50 V estava em curto. Feita a troca do capacitor, o rádio voltou a funcionar corretamente.

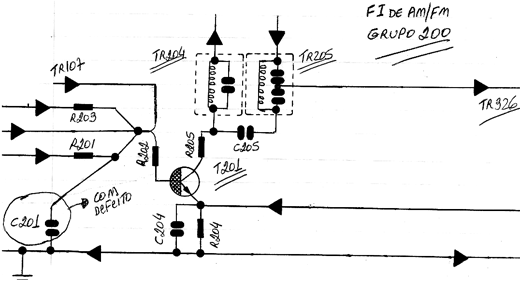

Diagrama do setor com defeito feito pelo autor.
