Marca: Philco
Defeito: Som com distorção
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
Ao ligar o aparelho, o som era reproduzido de forma totalmente distorcida. Quando acionado o controle de tom, a distorção diminuía um pouco. Pesquisando o circuito até o conjunto de componentes, C403, C404, R405 e R406, o sinal era normal. Porém nos componentes, R407, C405 e P401 (controle de tom), de 100 k Ω com tomada, o sinal estava bem distorcido. Ao retirar o potenciômetro do circuito e ligar diretamente os componentes C404 e R405 em R407 o sinal voltava ao normal, mas sem equalização de tom. Ao fazer a troca do potenciômetro de 100 k Ω com tomada, o defeito foi sanado e o aparelho voltou a funcionar normalmente.

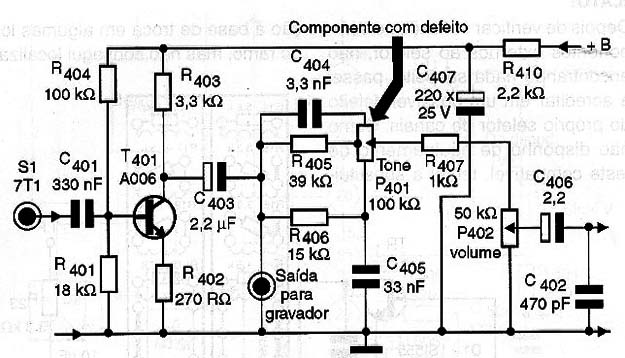

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0364_0001.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
