Defeito: Som distorcido
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, o som era reproduzido de forma totalmente distorcida. Quando acionado o controle de tom, a distorção diminuía muito pouco. Pesquisando o circuito até o conjunto de componentes C403, C404, R405 e R406, o som era normal. Porém nos componentes R407, C405 e P401 (controle de tom) de 100 k Ω com tomada, o som era encontrado com distorção. Ao retirar o potenciômetro do circuito e ligar diretamente os componentes C404, R405, R406 e C405 no resistor R407, o som ficava perfeito, mas sem equalização de tom. Após fazer a troca do potenciômetro de 100 k Ω com tomada, o aparelho voltou a funcionar normalmente.

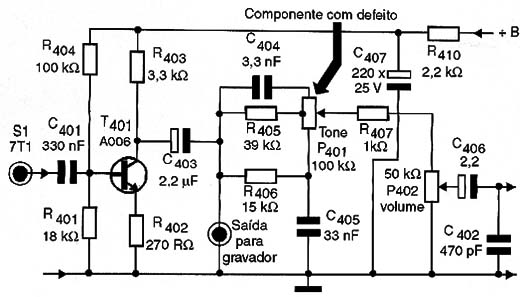

Diagrama do setor do aparelho fornecido pelo autor.
