Defeito:
Sem som no canal esquerdo
Autor:
José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O aparelho funciona bem no canal direito, mas o canal esquerdo estava sem som. No pino 21 de entrada, o sinal estava normal, enquanto que no pino 17 de saída não havia sinal. O defeito só poderia estar no circuito integrado BA3822LS. Feita a troca desse componente, o problema foi sanado e o aparelho voltou a funcionar normalmente nos dois canais.

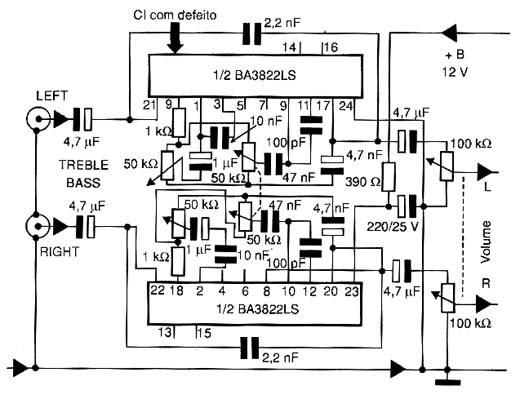

Diagrama do setor do aparelho fornecido pelo autor.
