MARCA: Panasonic
DEFEITO: Mecânica se comportando de maneira estranha. Defeito intermitente.
AUTOR: José Laércio da Silva - Arapongas — PR
RELATO:

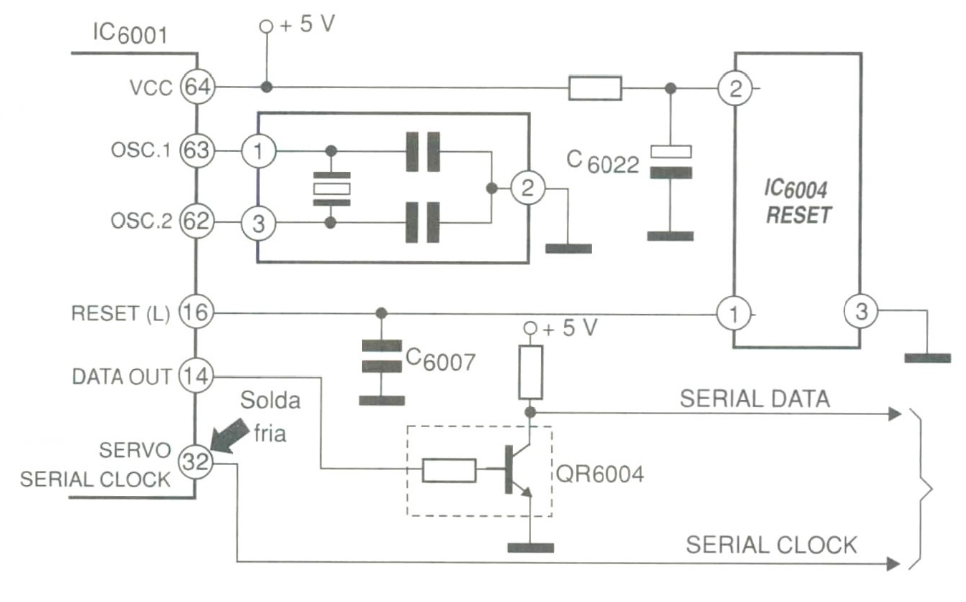

Inicialmente, por uma análise do funcionamento encontrei que o servo era controlado por IC-6001, microprocessador. Medi os pinos 16 (reset), pino 62 (oscilador) e pino 14 (saída para servo). Nesse último, encontrei uma variação de tensão. Tudo levava a crer que havia algum problema no pino 14 do CI processador. Notei ainda que no pino 32 de IC-6001 havia uma solda fria, o que causava a captação de ruídos que instabilizavam o sistema. Refeita a solda, o aparelho voltou a trabalhar normalmente.
| Clique na imagem para ampliar |
