Defeito: Canal esquerdo em curto
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao analisar o aparelho encontrei o fusível F1 de 2 ampères queimado, sendo que este é o fusível de proteção do canal. O amplificador em questão contém na fonte 2 pontes retificadoras em paralelo. Durante a verificação constatei que os transistores de saída estavam em curto (2) TAP-01 e os transistores excitadores T5 e T6 - BC161/BC141, TMP00 e TMP01 e o resistor R43 de 390 ? x 8 W com problemas. Com a trova dos componentes BC167 por BC337 e TMP00, BC161 por BD140, além de BC141 por BD130 e também o resistor, o defeito foi sanado.
![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0221_01.jpg)

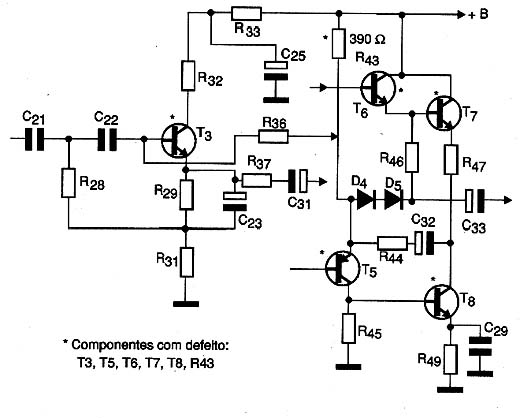

Diagrama do setor do aparelho desenhado pelo autor.
