Defeito: Não funciona
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Ao ligar o DVD, percebi que o display e o LED standby não acendiam. Abri o aparelho e verifiquei que não havia tensão sobre o capacitor V802. Voltando um pouco a análise, observei que na saída do filtro de linha os 220 V da rede estavam presentes de forma normal. Entre o filtro de linha e a etapa de retificação e filtragem existe um resistor, R802 de 10 ? x 5 WQ, que estava aberto. Feita sua substituição, liguei o aparelho em série com uma lâmpada de 60 W (para o caso do problema persistir, ou haver algum curto-circuito), mas o funcionamento do aparelho foi normal.

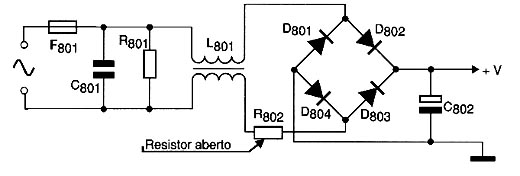

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0198_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
