Defeito: Problema na chave Tape Monitor
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, os sinais do AM/FM, AUX e Phono funcionavam normalmente. No entanto, quando se usava o sinal do gravador ligado na entrada Tape Monitor, apenas um canal era reproduzido. Pesquisando o circuito notei que o problema estava na chave. Fiz a limpeza dos contactos e ao colocar no lugar a chave, ligando o aparelho, o funcionamento foi normal.

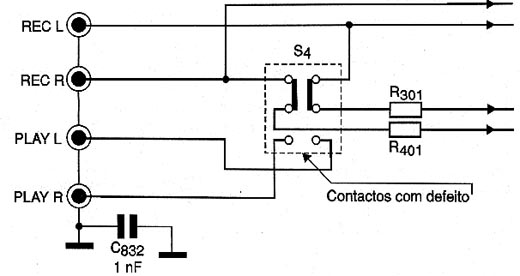

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0196_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
