Defeito: Canal esquerdo inoperante
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao analisar o aparelho, notei que o canal esquerdo não tinha som. Verificando o circuito, encontrei o sinal de áudio presente na entrada do pré-amplificador. As tensões estavam corretas, mas verificando o circuito excitador do aparelho, fui à entrada do IC 101 (CA3080) onde também encontrei o sinal, mas não saída não havia sinal algum. Com a troca do circuito integrado, o aparelho voltou a funcionar normalmente.

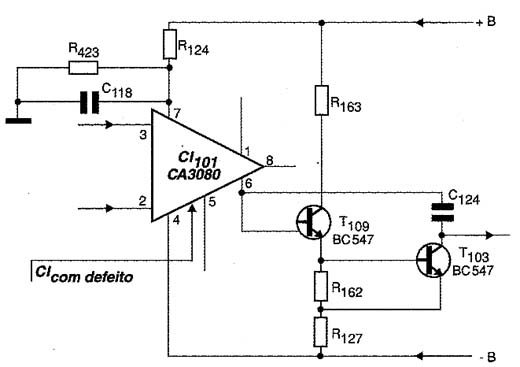

![Diagrama do setor do aparelho desenhado pelo autor. Diagrama do setor do aparelho desenhado pelo autor.](/images/stories/services/ser0193_01.jpg)
Diagrama do setor do aparelho desenhado pelo autor.
