Defeito: Sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Revisando o aparelho no circuito amplificador de potência, encontrei tudo normal. Pesquisando o defeito na fonte de alimentação apenas o +B e -B estavam bons. Ao conferir a tensão no +B3 e no -B3 ela estava em 0 V. Ao verificar os resistores R135, R235, R159 e R259 de 820 ? x 1 W encontrei-os todos abertos. Com a troca destes componentes, o aparelho voltou a funcionar normalmente.
![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0183_01.jpg)

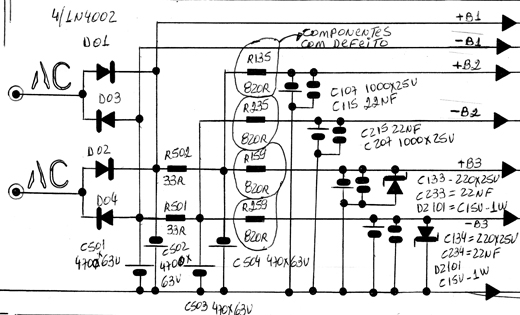

Diagrama do setor com defeito feito pelo autor.
