Defeito: Canal direito em curto
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O aparelho funcionava corretamente no canal esquerdo, mas o canal direito não tinha som. Pesquisando no amplificador de potência encontre som nos dois canais, mas chegando na saída para os fones, encontrei o jaque em curto. O resistor R824 de 470 ? 1 W estava em curto com o chassi. Feito o reparo, o aparelho voltou a funcionar normalmente.
![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0181_01.jpg)

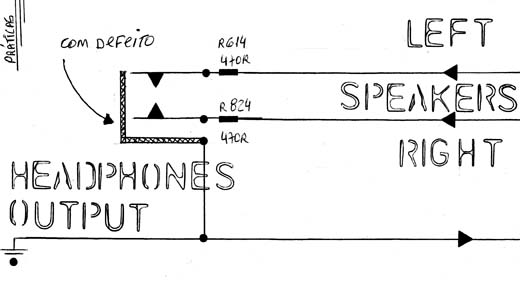

Diagrama do setor com defeito feito pelo autor.
