Defeito: Indicador de sinal com os LEDs acesos
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao ligar o aparelho, a reprodução do som em AM e FM era normal. O FM estéreo funcionava normalmente, porém os 5 LEDs do indicador Signal Strength ficavam acesos, mesmo sem sintonizar estação alguma. Pesquisando o circuito no canal de FI, ao chegar no IC601 (CA3046) encontrei as tensões alteradas. Com a troca do IC o defeito foi sanado e o aparelho voltou a funcionar normalmente.

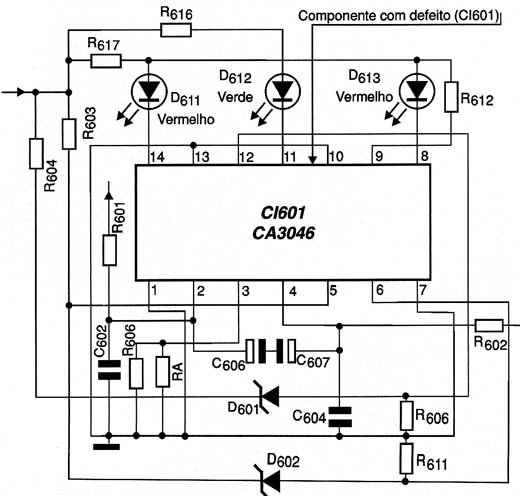

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0159_01.jpg)
Diagrama do setor com defeito feito pelo autor.
