Defeito: Em curto
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao analisar o aparelho, notei que o fusível de linha estava queimado. Verificando o circuito da fonte de alimentação, encontrei na PCI da fonte as ligações dos diodos SKE 3/20 interrompidas. Fazendo o teste dos diodos da fonte verifiquei que dois deles estavam em curto, D106 e D107 do +B. Com a troca dos diodos e a recolocação de um fusível novo, o aparelho voltou a funcionar normalmente.

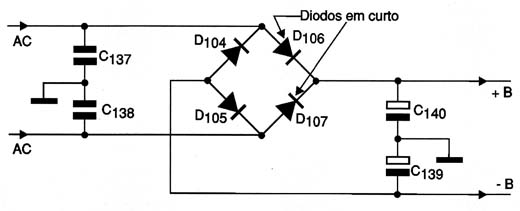

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0156_01.jpg)
Diagrama do setor com defeito feito pelo autor.
