Defeito: Canal esquerdo sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
O canal direito funcionava corretamente, mas o esquerdo não. Pesquisando no CI amplificador de potência IC451 STK4121II nada encontrei de anormal. No pino 18 não tinha sinal de áudio. Pesquisando no pré-amplificador IC 401 RCH558 no canal esquerdo encontrei o sinal, mas no pino 7 de saída não havia sinal. Feita a troca do CI o defeito foi reparado e o aparelho voltou a funcionar normalmente.

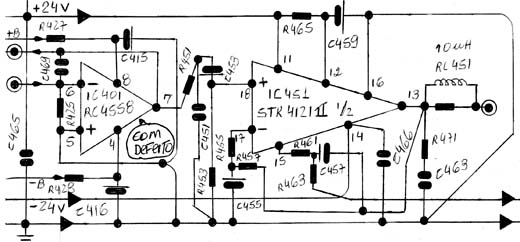

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0142_01.jpg)
Diagrama do setor com defeito feito pelo autor.
