Defeito: Phono sem som
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao injetar sinal nas entradas phono 1 e 2 não havia sinal na saída. Ao verificar as tensões +B e -B no circuito de phono, canal esquerdo e direito (T101, T201/ T103, T203, T105, T205, T107 e T207 não encontrei nenhum valor anormal. A suspeita estava então nos resistores R135 e R235 (820 ? x 1 W) os quais estavam abertos. Após a troca dos resistores, a tensão +B e -B apareceu e o circuito de phono passou a funcionar mas somente no canal direito. Com o pesquisador de áudio passei à etapa seguinte, indo as chaves S602 a S605 (loudness - stereo/mono - áudio mute - low filter e high filter), transistores T603 e T609. O sinal estava presente no emissor de T605 mas não havia saída de sinal. Retirei o transistor e o testei com o multímetro encontrando uma leitura muito alta entre base e emissor. Com a troca deste componente, o aparelho voltou a funcionar normalmente.

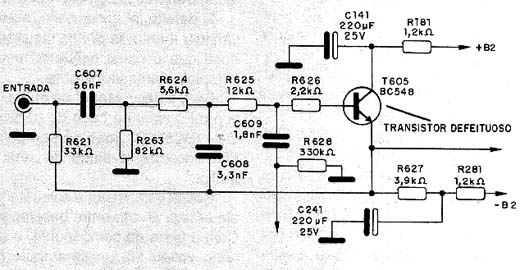

![Diagrama do setor com defeito feito pelo autor. Diagrama do setor com defeito feito pelo autor.](/images/stories/services/ser0138_01.jpg)
Diagrama do setor com defeito feito pelo autor.
