Defeito: O Reel Motor para de funcionar após 10 minutos
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao colocar o aparelho em funcionamento através da tecla Play, o motor reed parava de funcionar após 10 minutos. Este aparelho tem dois motores: o reel que faz o comando da fita e o driver que girar o capstan. O circuito CNM1 (reel motor) é acionado pelos transistores T505 e T506 (BC337), T507 e T508 (BC548). As tensões estavam normais nos transistores, mas como este circuito é muito crítico qualquer falha de componente é o bastante para deixar o circuito instável. A única solução foi a troca dos componentes citados (T505 a T508). Com isso, o aparelho voltou a funcionar normalmente.
Nota: não adianta testar os transistores neste caso, pois o multímetro indica que estão bons, mas podem haver fugas muito pequenas que comprometem o funcionamento. A solução é fazer a troca dos componentes.

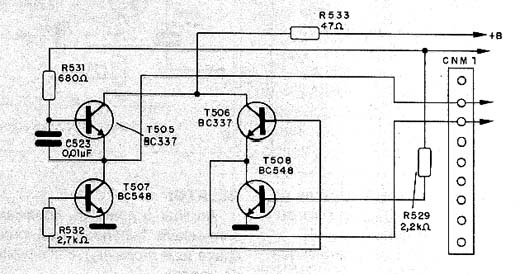

Diagrama do setor com defeito feito pelo autor.
