Defeito: Indicador de nível de pico
Autor: José Luiz de Mello - Rio de Janeiro - RJ
Relato:
Ao acionar a chave Power, os diodos LEDs -15/12/9 DBS ficavam piscando no indicador de pico.Pesquisando o circuito responsável pelo acionamento dos LEDs nada foi encontrado, Porém fui à fonte de alimentação. O circuito regulador com o transistor Q502 2N3055 estava com defeito. Feita a troca do transistor, o aparelho voltou a funcionar normalmente;

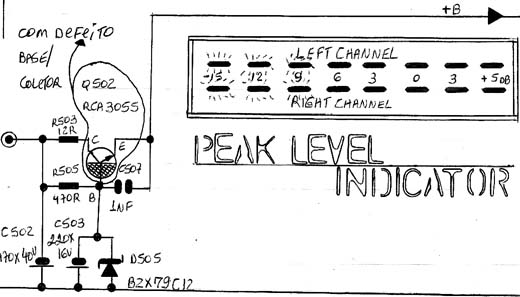

Diagrama do setor com defeito feito pelo autor.
