Defeito: Não Funciona
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O LED indicador de alimentação não acendia. Pesquisando os componentes da fonte de alimentação, encontrei os diodos DS01 a DS04 (SK1/02) em curto. Após a troca esses componentes o defeito ainda continuou. Fazendo uma revisão encontrei o diodo zener estabilizador ZD502 BZX20V aberto. Mais adiante o transistor TR505 (BD135) regulador estava também aberto entre a base e o emissor. Com a troca desses componentes o aparelho voltou a funcionar normalmente.

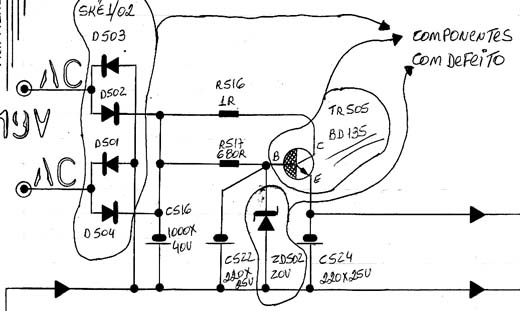

Diagrama do setor com defeito feito pelo autor.
