Defeito: Canal direito em curto
Autor: José Luiz de Mello – Rio de Janeiro - RJ
Relato:
O canal esquerdo (left) funcionava corretamente, mas o canal direito (right) estaca com o fusível de proteção queimado. Analisando oi aparelho encontrei os transistores do amplificador de potência TR118 (2SD718) e o TR119 (2SD668) em curto. Feita a troca destes componentes o aparelho voltou a ter o funcionamento normal nos dois canais.

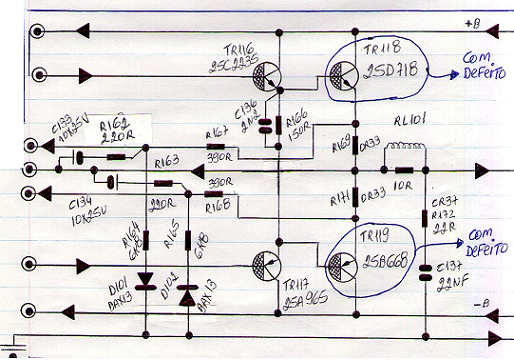

Diagrama do setor com defeito feito pelo autor.
