Defeito: Canal esquerdo com mau contato
Autor: José Luiz de Mello – Rio de Janeiro – RJ
Relato:
No canal direito o som estava normal. No canal esquerdo havia um mau contato intermitente. Pesquisando o circuito do pré-amplificador no IC101 (uA739) no pino 5 entrada do sinal do canal esquerdo não havia som. Continuando o SW01 Direct/Ext estava com defeito nos contatos. Feita a troca deste componente, o aparelho voltou a funcionar normalmente.

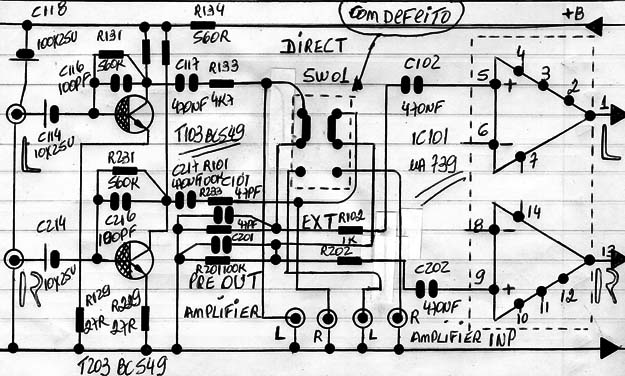

Diagrama do setor com defeito feito pelo autor.
