Defeito: Não reproduz o CD
Autor: Alexandre José Nário - Jataúba - PE
Relato:
Ao ligar o aparelho, percebi que todas as funções estavam normais, com exceção do CD. Ao colocar um CD no compartimento, observei que na unidade óptica, a lente objetiva e o motor de giro do disco (spin) estavam inativos, caracterizando a ausência de alimentação. Examinei o conector CN502 (localizado na placa da fonte) que é responsável pela alimentação da unidade e onde deveria encontrar 5 V, medi 0 V. Testei os componentes associados a esse conector, encontrando o transistor Q508 (BC327) aberto na junção base/coletor. Fiz a substituição de Q508 e com isso o aparelho voltou a reproduzir CDs normalmente.

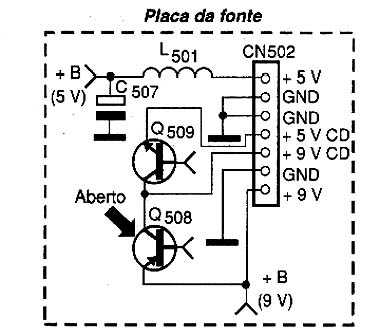

![Diagrama do setor do aparelho fornecido pelo autor.
Diagrama do setor do aparelho fornecido pelo autor.](/images/stories/services/ser0245_01.jpg)
Diagrama do setor do aparelho fornecido pelo autor.
